Как заделать стык труб ППУ-ПЭ?

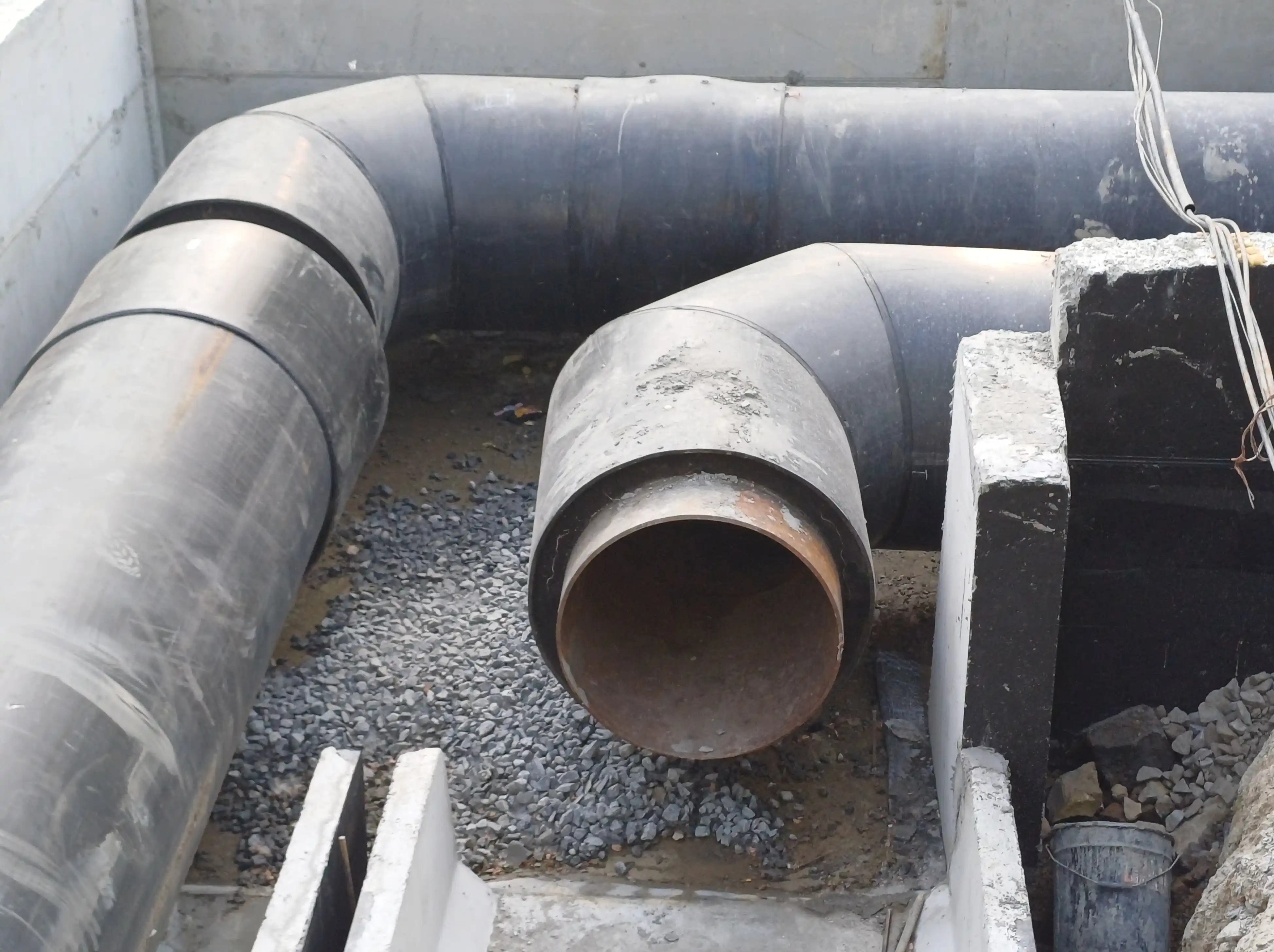

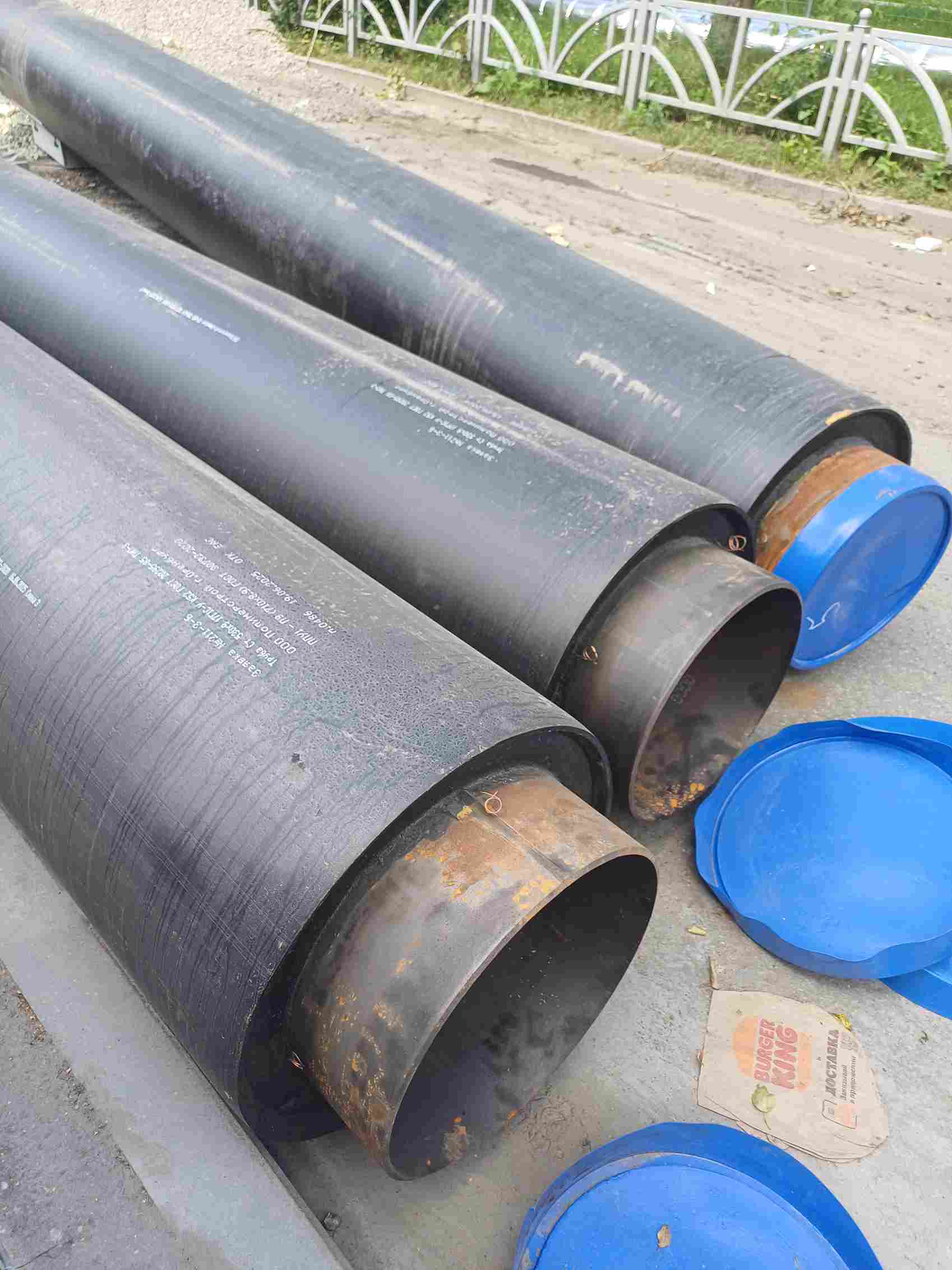

Современные тепловые сети строятся преимущественно с применением предварительно изолированных трубопроводов (ППУ-труб) в защитной полиэтиленовой оболочке. Такие конструкции обеспечивают минимальные теплопотери, долговечность и высокий уровень надежности систем теплоснабжения.

Однако эффективность и срок службы трубопровода в значительной степени зависят от качества выполнения соединений — участков, где осуществляется сварка стальных труб и восстановление теплоизоляционного слоя. Нарушение технологии на этих этапах приводит к разгерметизации, проникновению влаги в изоляцию и ускоренному разрушению конструкций.

Подготовка к монтажу

Стальную поверхность трубопровода зачищают от окалины и следов коррозии, края полиэтиленовой оболочки и торцы теплоизоляционного слоя на участке длиной 150-200 мм от среза выравнивают и обезжиривают.

Для проведения работ потребуется:

• Специальная соединительная муфта (термоусаживаемая или литая) соответствующего диаметра.
• Компоненты для литой теплоизоляции. Для заполнения полости между стальной трубой и муфтой применяется двухкомпонентная система на основе полиолов и изоцианата.
• Элементы системы оперативного дистанционного контроля (ОДК):
  • Медные проводники-закладные: закрепляются на стальной поверхности и выходят в зону заливки пены, выполняя роль датчиков.
  • Кабель сигнальный: соединяет закладные элементы стыка с магистральной линией контроля.
  • Проходные клеммы или контактные лепестки: обеспечивают герметичный ввод проводников через муфту.
• Вспомогательные материалы для обеспечения герметичности
  • Лента-герметик: представляет собой ленту с высокой адгезией. Применяется для предварительной герметизации продольного замка муфты и ее торцевых кромок перед усадкой. Она компенсирует неровности поверхностей и является дополнительным барьером на пути влаги.
  • Обеспыливающая салфетка или растворитель: необходимы для тщательной очистки и обезжиривания поверхностей полиэтиленовой оболочки в зоне контакта с муфтой и герметичной лентой. Это критически важно для обеспечения прочного сцепления.

Монтаж

При монтаже предизолированных трубопроводов необходимо восстановить теплогидроизоляцию в местах стыков и подключений арматуры. Эти участки являются технологическими разрывами заводской изоляции и требуют дополнительной обработки.

Процесс разделяется на два основных направления в зависимости от типа монтируемых компонентов.

Восстановление соединения «труба-труба»

Данный способ применяется при линейной сборке трассы.

1. Монтаж защитного кожуха. На подготовленное место устанавливается металлическая или полимерная разборная форма, создающая полость для будущего теплоизолятора. Конструкция должна быть строго соосной и герметичной.
2. Заливка пенополиуретана. Через специальные отверстия в опалубке под давлением закачивается жидкая композиция. Компоненты смешиваются и вспениваются, заполняя весь объем и образуя монолитный слой, адгезионно связанный со сталью и соседним участком ППУ.
3. Герметизация оболочки. После полимеризации утеплителя и демонтажа оснастки, зона стыка полиэтиленовых кожухов закрывается муфтой. Ее края обрабатываются клеем-расплавом или герметиком, после чего производится нагрев для обеспечения полной герметичности.

Монтаж соединения «труба-арматура»

Этот метод используется в местах подключения запорной аппаратуры, компенсаторов или переходов на другую конфигурацию.

1. Обработка торца и установка гильзы. Оголенный участок стальной детали зачищается. На него надевается термоусаживаемая гильза, которая, с одной стороны, будет крепиться к полиэтиленовой оболочке трубы.
2. Тепловая усадка муфты. С помощью газовой горелки или строительного фена производится нагрев элемента. Гильза, уменьшаясь в размерах, плотно обжимает полиэтилен, создавая прочное и влагонепроницаемое соединение.
3. Заполнение пенополиуретаном. В большинстве случаев такие муфты имеют заливочные отверстия. Через них внутрь полости закачивается двухкомпонентный состав до полного заполнения. После отверждения система готова к эксплуатации.

Контроль качества

Каждый оформленный узел подлежит визуальному и инструментальному обследованию. Проверяется целостность наружного покрытия, отсутствие зазоров и пустот в изоляторе. Для ответственных участков применяется метод ультразвукового контроля или вакуум-тест на герметичность швов.

Особенности монтажа в сложных условиях

Часто возникают ситуации, которые требуют другого подхода - монтаж в условиях высокой влажности, при низких температурах или на вертикальных участках. Для работы во влажной среде применяются специализированные марки пенополиуретана, менее чувствительные к воде. При отрицательных температурах требуется предварительный прогрев зоны соединения и использование зимних модификаций герметика и клея. Для вертикальных участков применяются более вязкие составы, предотвращающие вытекание до завершения реакции.

Заключение

Строгое соблюдение утвержденных методик для конкретного типа соединения - линейного или переходного - является обязательным условием. Также, ключевыми факторами успеха выступают безупречная подготовка поверхностей, применение совместимых материалов, соответствующих проектным требованиям, и точное выполнение операций по термоизоляции и гидрозащите. Грамотно реализованный монтаж обеспечивает непрерывность теплозащитного контура, исключая формирование мостиков холода, и создает надежный барьер против проникновения влаги. Это гарантирует не только заявленные показатели энергетической эффективности магистрали, но и многократно увеличивает ее ресурс, предотвращая коррозионные процессы.
