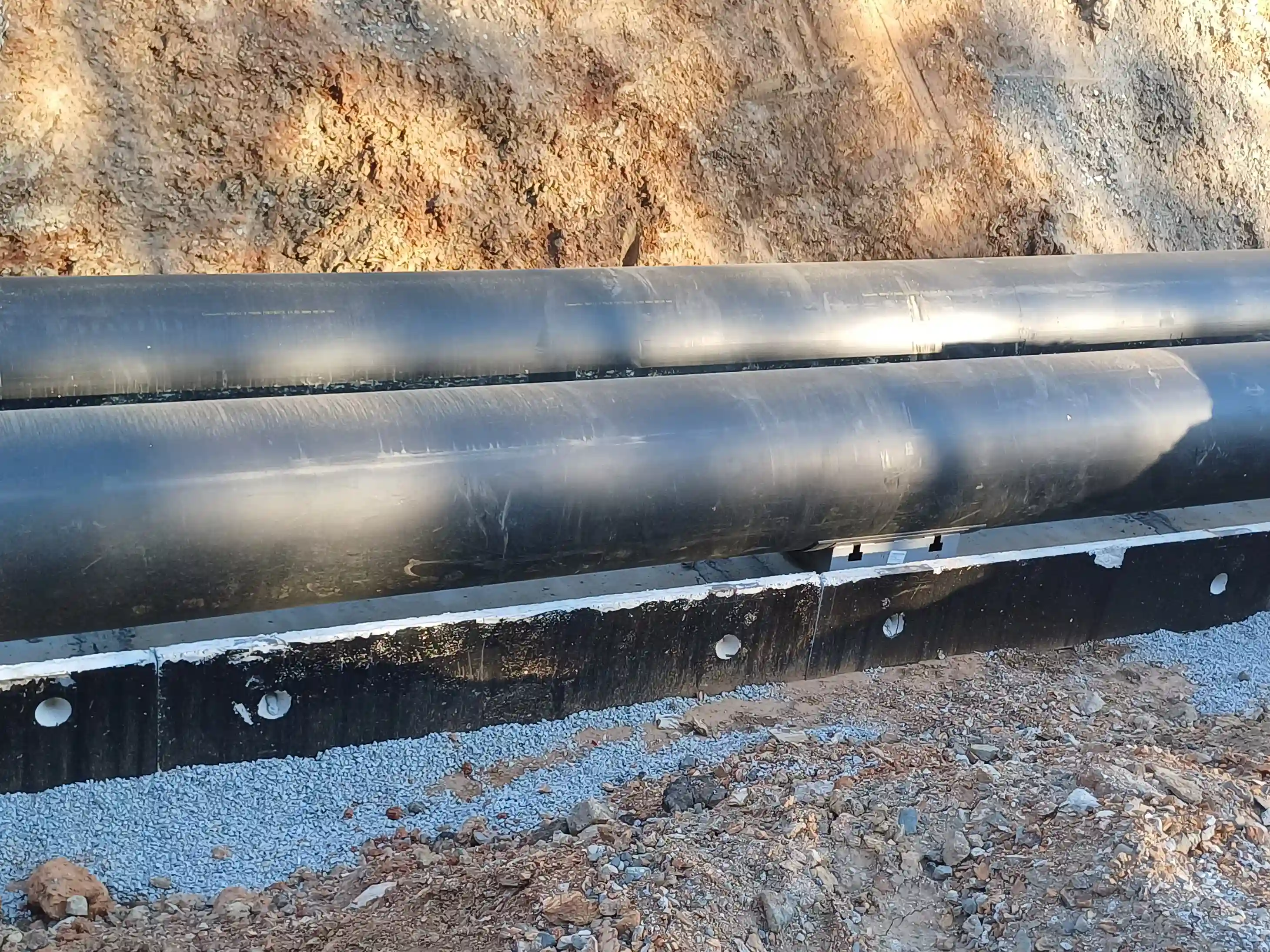

Канальная прокладка труб в ППУ изоляции

Представьте магистральные теплотрассы, скрытые под улицами городов или протянувшиеся к промышленным гигантам. Их надежность и эффективность — основа комфорта миллионов и бесперебойной работы предприятий. В условиях российских реалий — суровых зим, обширных территорий и требований к долговечности — особую актуальность приобретают технологии, обеспечивающие минимальные теплопотери и максимальный срок службы. Канальная прокладка стальных трубопроводов в пенополиуретановой (ППУ) изоляции является именно таким решением, ставшим золотым стандартом для ответственных участков теплотрасс. Этот метод не просто защищает магистраль, он создает для нее управляемую среду, продлевая жизнь системе в разы. Давайте детально рассмотрим, что представляет собой этот способ, почему он доминирует в сложных проектах, какие его разновидности существуют, как проходит его монтаж и где его применение наиболее оправдано.

Что такое канальная прокладка труб?

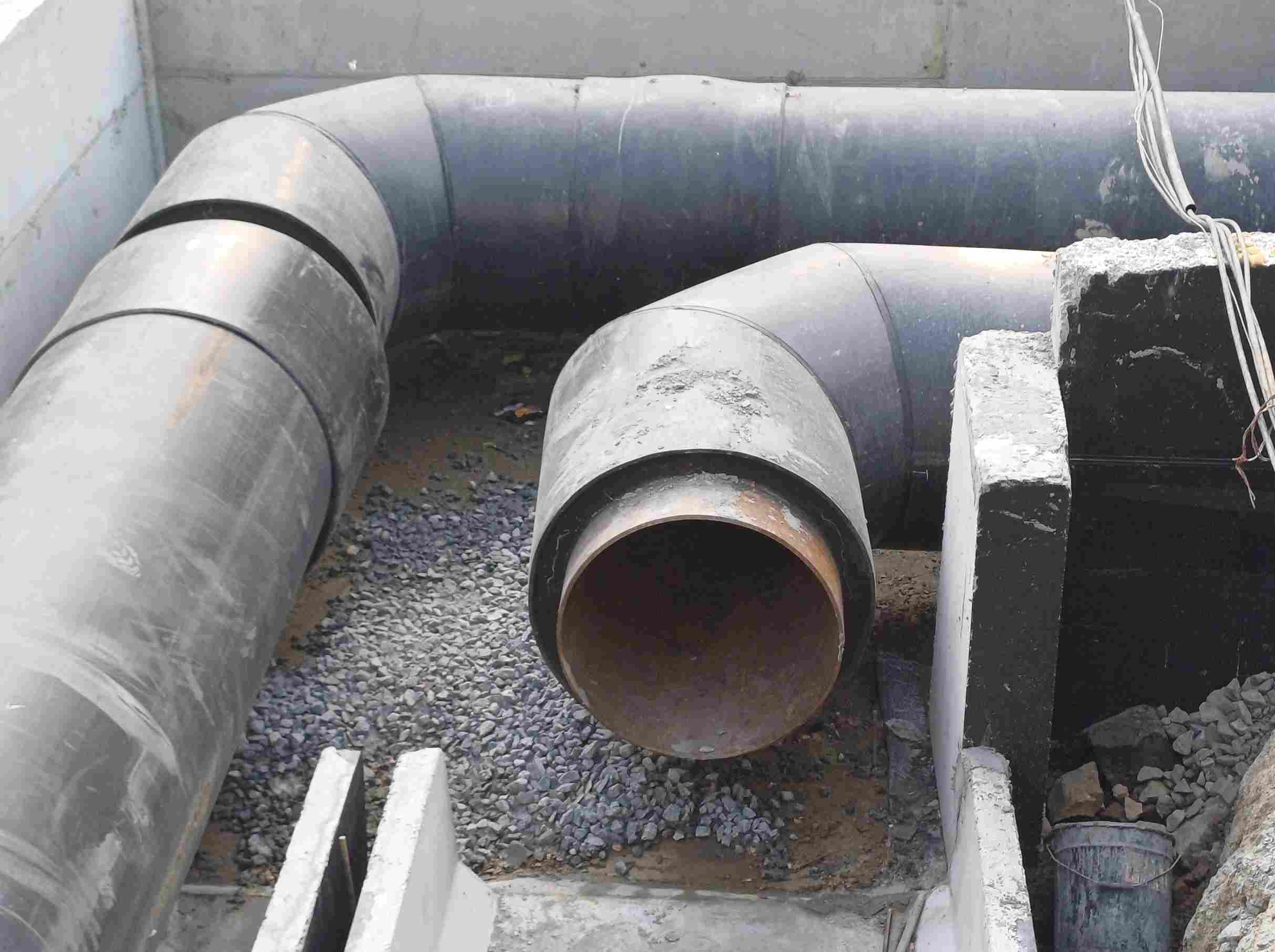

Канальная прокладка - это метод строительства тепловых коммуникаций, при котором стальные трубные элементы с заводской изоляцией из жесткого пенополиуретана и защитной оболочкой (чаще всего полиэтиленовой - ПЭ, реже оцинкованной стальной - ОЦ), монтируются внутри специально сооруженных подземных железобетонных или сборных лотков. Сам канальный лоток выполняет роль первичного защитного барьера, принимая на себя основные нагрузки от почвы, агрессивное воздействие почвенных вод и химических веществ, а также предотвращая прямой контакт изоляции с влагой и механические повреждения при подвижках земляного массива.

Преимущества метода

1. Берет на себя основную механическую и коррозионную нагрузку. Защищенная ППУ-изоляция сохраняет свойства десятилетиями, а стальная труба минимально подвержена коррозии благодаря сухости внутри и барьерным свойствам ППУ/оболочки.
2. Защита ППУ от увлажнения сохраняет его низкую теплопроводность на весь срок эксплуатации.
3. В проходных и полупроходных канальных сооружениях возможен визуальный осмотр, диагностика состояния изоляции и металлических линий (в т.ч. доступ к кабелям СОДК), проведение локального восстановления соединений или секций без вскрытия грунтового слоя над всей трассой.
4. Железобетонный канальная конструкция создает дополнительный барьер для электрохимической коррозии, вызываемой блуждающими токами от рельсового транспорта или заземлений, что особенно актуально для городских коммуникаций.
5. Более стабильный температурно-влажностный режим способствует долговечности и надежности замоноличенных соединений.

Разновидности каналов

Каналы классифицируются по своей конструкции и возможности доступа персонала:

Технология монтажа трубопроводов с ППУ-изоляцией в каналах

Монтаж труб выполняется в соответствии с проектной документацией и действующими строительными нормами. Последовательность операций направлена на обеспечение прочности конструкции, герметичности каналов и удобства эксплуатации трубопровода. Основные этапы:

1. Подготовительные работы и разбивка трассы:

   Геодезическая разбивка оси трассы с выносом пикетажа и точек поворота в натуру.

   Очистка и подготовка строительной полосы, устройство временных подъездных путей и ограждений.

   Вынос и защита существующих подземных коммуникаций.

2. Земляные работы:

   Тщательное выравнивание и уплотнение грунта (механическое трамбование), устройство песчаной или щебеночной подготовки.

   Водоотлив (если уровень грунтовых вод высокий) — насосами из приямков.

3. Выемка траншеи:

   Для сборных железобетонных: установка лотков (днищ) на подготовленное основание с точным соблюдением оси и уклона. Герметизация стыков между лотками цементно-песчаным раствором или специальными герметиками. Последующая установка стеновых блоков и перекрытий (плит).

   Для монолитных железобетонных: устройство опалубки дна, стен и возможного перекрытия. Укладка арматурных каркасов. Бетонирование с вибрированием, последующий уход за бетоном (увлажнение, укрытие). Демонтаж опалубки после набора прочности. Устройство гидроизоляции (при необходимости).

4. Сварка стыков:

   Трубы поочередно опускаются краном внутрь канала и укладываются на опорные подушки. Обеспечивается соосность и необходимый зазор между торцами.

   Сварка предварительных, корневых, заполняющих и облицовочных швов.

5. Устройство стыковой термоизоляции:

   Установка на сварной стык стальной трубы термоусаживаемых муфт или монтажных соединительных муфт из полиэтилена или оцинкованной стали (в зависимости от типа заводской оболочки).

   Натяжение и фиксация муфт на оболочке и последующий нагрев для усадки и обеспечения герметичности соединения с оболочкой.

   Через специальные отверстия в муфте под давлением заливается смесь полиольного и изоцианатного компонентов. Смесь вспенивается, заполняя все пространство вокруг трубы и стыка, образуя монолитный слой ППУ-изоляции.

   Закрытие заливочных отверстий заглушками.

   Специальными контактными зажимами или пайкой соединяются сигнальные провода СОДК через технологические отверстия в муфте.

6. Засыпка траншеи:

   Обратная засыпка пазух между стенками канала и откосами траншеи послойно песком или мягким грунтом без камней и мерзлых комьев. Тщательное послойное трамбование ручными или механизированными трамбовками.

   Засыпка над перекрытием канала сначала мягким грунтом (песком), затем грунтом, вынутым при разработке траншеи (кроме крупных камней), с послойным уплотнением.
