Элемент трубопровода с кабелем выхода в Красноярске

Обеспечение долговечности и безотказной работы трубопроводов, транспортирующих теплоносители, углеводороды или технологические среды, является сложной инженерной задачей. Ключевым фактором здесь выступает развитие подземной коррозии стальной основы под воздействием влаги. Мониторинг состояния этой скрытой защиты требует интеграции специальных технических решений непосредственно в конструкцию магистрали. Одним из таких критически важных решений является применение промежуточного элемента трубопровода с кабелем вывода.

Конструктивные особенности элемента с выводом под систему ОДК

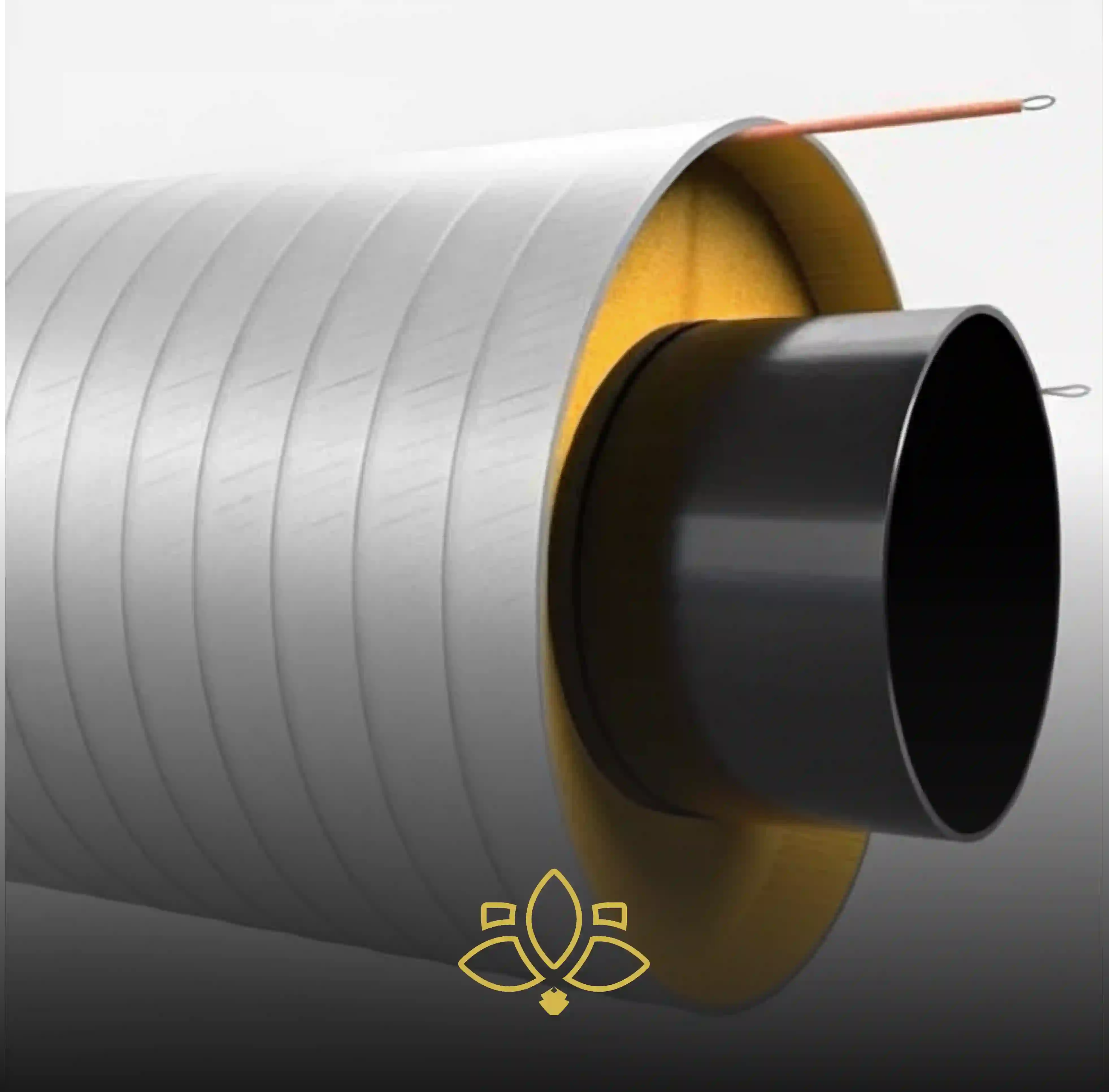

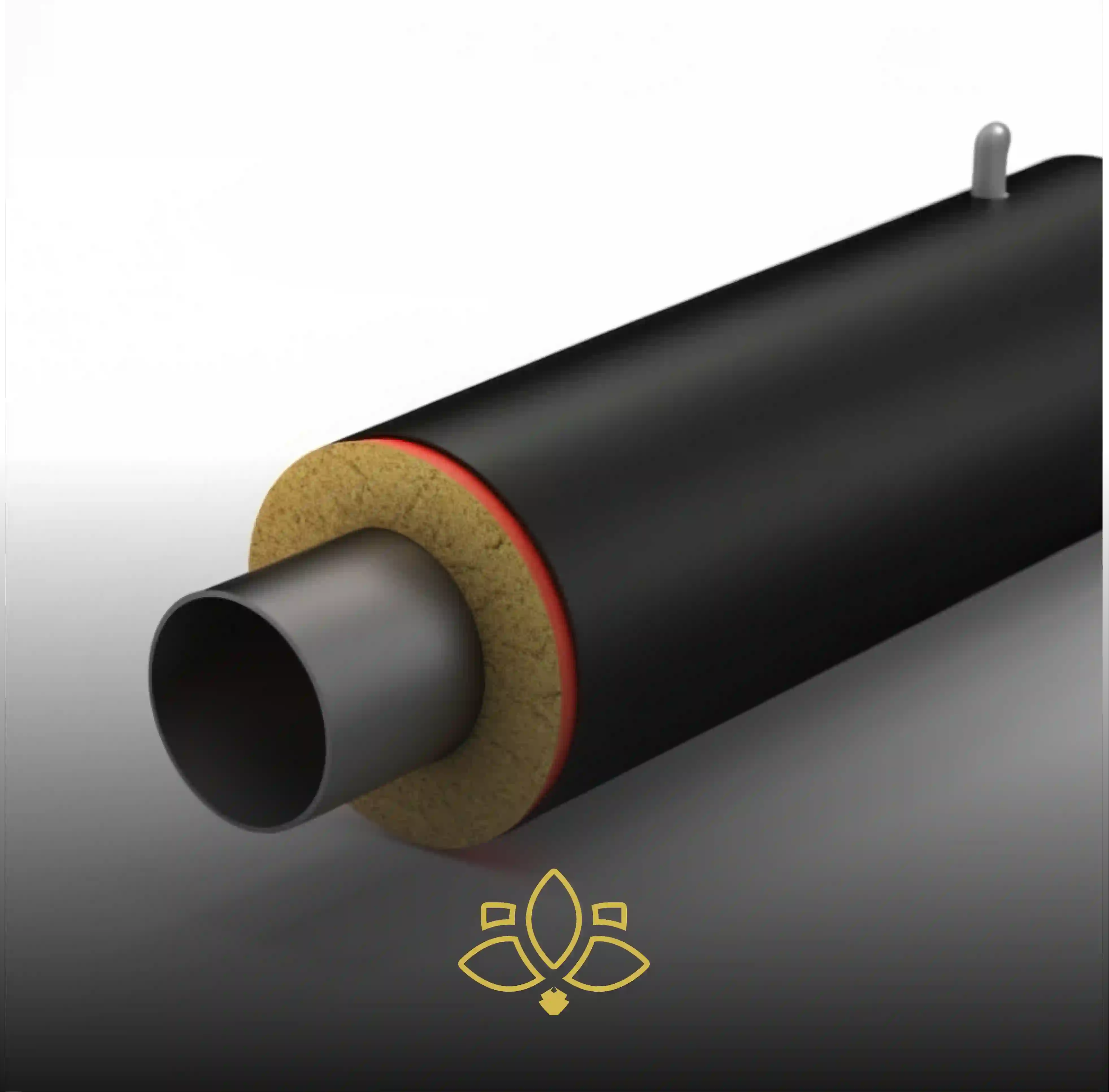

Этот компонент конструктивно является частью линейного участка предварительно изолированного трубопровода. Его отличительная особенность – наличие специального проводника, выведенного наружу через защитные слои. Основой элемента служит стальная труба, на которую методом заливки под давлением нанесен слой жесткого пенополиуретана (ППУ), выполняющий функцию теплоизоляции. Этот слой полностью герметично заключен во внешнюю оболочку, предохраняющую изоляцию от влаги и механических повреждений. В качестве материала для этой оболочки наиболее распространены два типа: прочный полиэтилен (ПЭ), обеспечивающий отличную гидроизоляцию и стойкость к агрессивным грунтовым водам, и оцинкованная сталь (ОЦ), обладающая повышенной механической прочностью, что особенно актуально для надземной прокладки или участков с высокими нагрузками. Внутри конструкции, от поверхности стальной трубы-основы, через слой ППУ-изоляции и наружную оболочку, проложен и надежно зафиксирован изолированный медный кабель. Его вывод наружу служит единственной цели – обеспечить точку подключения к системе оперативно-дистанционного контроля (СОДК) состояния изоляции.

Производство

Процесс создания и установки этих специализированных компонентов требует следования регламентам:

1. Стальная заготовка подвергается тщательной проверке геометрических параметров и качества сварных соединений. Поверхность очищается для обеспечения адгезии.
2. Изолированный медный проводник надежно закрепляется на поверхности стальной основы с применением специализированного контактного крепежа, гарантирующего долговечное электрическое соединение.
3. Заготовка с зафиксированным проводником помещается в формовочную оснастку. Производится заливка пенополиуретанового состава под контролируемым давлением и температурой, обеспечивая образование монолитного изоляционного слоя заданной плотности, полностью охватывающего основу и кабель.
4. На завершающем этапе формируется внешний герметичный кожух

   - Для полимерной защиты: методом экструзии наносится бесшовное покрытие из высокопрочного полимера.

   - Для металлической защиты: на изолированную конструкцию надевается цилиндр из стали с антикоррозионным покрытием, торцы которого герметизируются.

Монтаж

1. Соединение несущей основы: элемент интегрируется в магистраль посредством стандартной технологии сварки стальных участков.
2. Восстановление изоляционного контура: стыки теплоизоляционного слоя тщательно герметизируются с применением специализированных материалов и технологий для восстановления непрерывности защиты.
3. Подключение системы мониторинга: критически важным этапом является электрическое присоединение выведенного проводника к общей сети системы оперативно-дистанционного контроля. Это включает:

   - Аккуратную подготовку концов проводников.

   - Надежное соединение методом пайки или обжима специализированными коннекторами.

   - Тщательную герметизацию и изоляцию места соединения для защиты от воздействия влаги и коррозионных процессов, обеспечивая долгосрочную целостность контролирующей цепи.

Область применения

Магистральные и распределительные сети централизованного теплоснабжения. Здесь данные элементы устанавливаются с определенным шагом по трассе. Они позволяют операторам систем в режиме реального времени контролировать целостность гидроизоляции (ПЭ или ОЦ кожуха) и сухость ППУ слоя, предотвращая лавинообразное развитие коррозии стальной трубы и масштабные теплопотери на больших расстояниях, особенно критичные в бесканальной подземной прокладке.

Технологические трубопроводные сети крупных промышленных предприятий. На объектах энергетики (ТЭЦ, котельные), химической и нефтеперерабатывающей промышленности, где по трубопроводам циркулируют горячая вода, пар, химические реагенты, мониторинг состояния изоляции через СОДК, подключенную через эти элементы, является важным инструментом обеспечения промышленной безопасности, прогнозирования ремонтов и минимизации простоев.

Участки повышенной ответственности на трубопроводах различного назначения. К таким участкам относятся переходы через естественные (реки, овраги) или искусственные (дороги, железнодорожные пути) преграды, места установки запорно-регулирующей арматуры (задвижки, краны), компенсаторные петли или узлы ввода/вывода из камер и тоннелей.

Где купить элементы трубопровода с кабелем вывода в Красноярске?

Ассортимент ТехПром включает изделия с толщиной стенки 3-12 мм, диаметром трубы 32-1020 мм и диаметром оболочки 110-1200 мм. Цены на интересующий товар и его наличие на складе Вы можете узнать у менеджера по телефону +7 (391) 989-88-31 или с помощью одной из форм на сайте. Поставщиком является компания «ТехПром».

«ТехПром» поставляет для ЖКХ, энергетики и строительства энергоэффективные решения для теплосетей: трубы в ППУ-изоляции, фасонные изделия и теплоизоляционные материалы (скорлупы, комплектующие). Вся продукция соответствует ГОСТ 30732-2020, готова к монтажу и обеспечивает надежность систем теплоснабжения.
