Металлическая заглушка изоляции

При проектировании и эксплуатации сетей теплоснабжения или технологических трубопроводов, требующих эффективной термоизоляции, особое внимание уделяется не только основным участкам магистралей, но и их конечным элементам. Незащищенные торцы изоляционного слоя становятся уязвимыми точками, через которые происходит значительный отток тепла, проникает влага, запуская процессы коррозии, и снижается общая эффективность системы. Решение этой задачи во многом зависит от применения специализированных комплектующих, надежно закрывающих доступ внешней среде к изолируемому объекту.

Что из себя представляет?

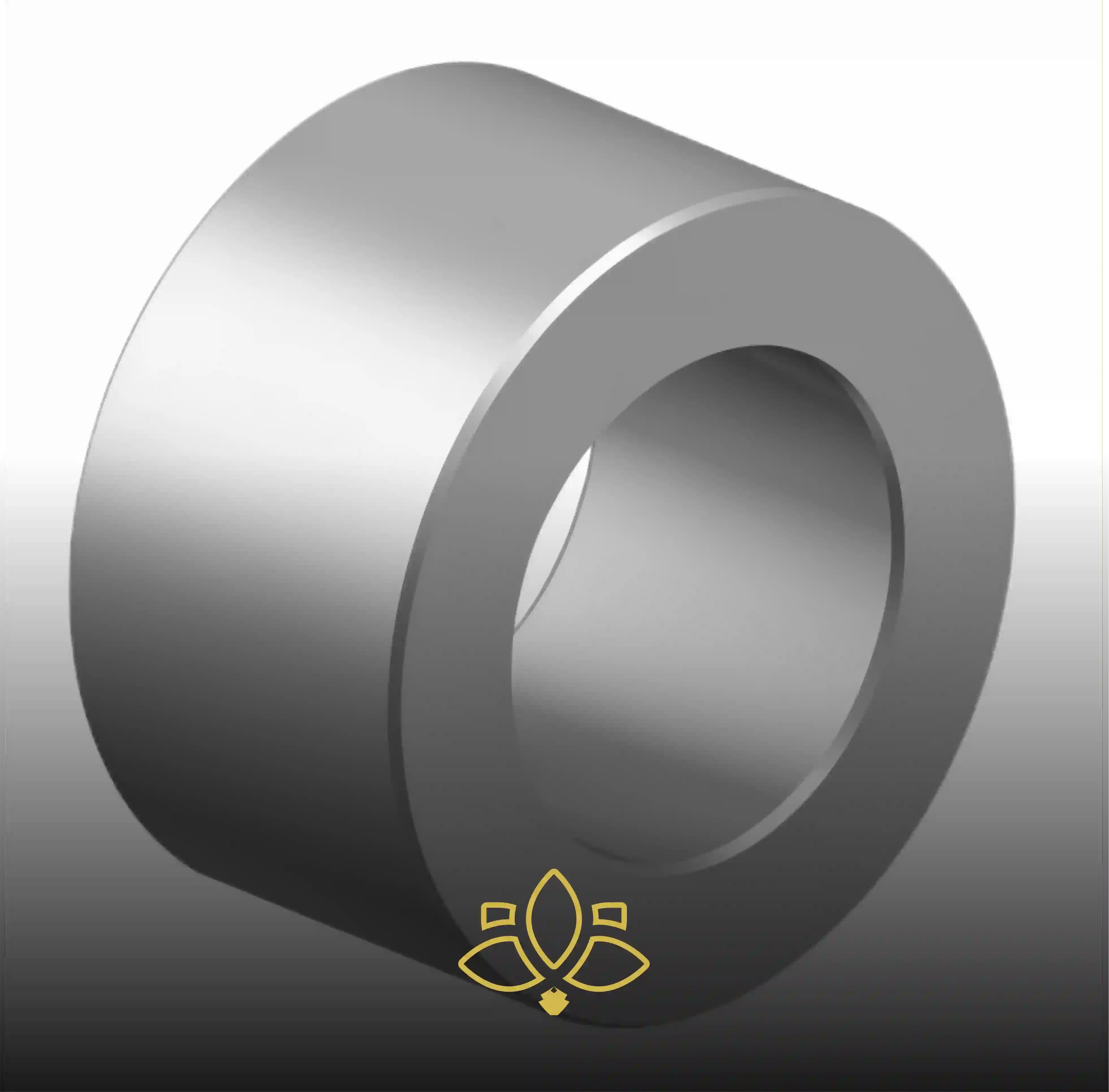

Металлическая заглушка изоляции - также часто обозначаемая как МЗИ - это конструктивный элемент, предназначенный для герметизации торцевой части теплоизоляционного покрытия труб, фасонных изделий (отводов, тройников, переходов) или запорно-регулирующей арматуры, преимущественно с пенополиуретановым (ППУ) наполнителем и внешней защитной оболочкой. Ее основная функция — создание барьера, препятствующего проникновению атмосферной влаги, грунтовых вод и механических загрязнений внутрь изоляционной конструкции, а также минимизация тепловых потерь через открытый торец. Конструктивно стандартная заглушка представляет собой цилиндрическую или коническую деталь, изготавливаемую методом штамповки или сварки из стали. Вес металлической заглушки изоляции варьируется в зависимости от ее типоразмера (диаметра) и толщины, обеспечивая необходимую механическую прочность для противостояния внешним нагрузкам при подземной прокладке.

Производство

Изготовление требует точного соблюдения геометрических параметров и качества материалов. Основные этапы включают:

1. Листовая оцинкованная сталь раскраивается на заготовки требуемого размера, которые затем подвергаются штамповке или гибке для придания цилиндрической или конической формы.
2. Для некоторых типов заглушек края заготовки свариваются, формируя замкнутый контур.
3. В специальную канавку на внутренней поверхности устанавливается резиновое или полимерное уплотнительное кольцо, обеспечивающее герметичность прилегания к оболочке.
4. Вырубаются и формируются лепестки (ушки) для последующей обтяжки.

Этапы установки МЗИ

Монтаж обычно включает следующие шаги:

1. Очистка внешней поверхности защитной оболочки (оцинковки или ПЭ) в месте установки от загрязнений, масел, льда.
2. Для дополнительной герметизации на уплотнительное кольцо или на поверхность оболочки под ним может наноситься силиконовый или подобный ему герметик.
3. Деталь аккуратно надевается на торец изолируемого объекта до упора, обеспечивая равномерный контакт уплотнителя по всей окружности.
4. С помощью специального монтажного инструмента (стяжки) лепестки последовательно и равномерно обжимаются вокруг защитной оболочки, создавая надежное механическое соединение и обеспечивая герметичность стыка. Важен контроль равномерности обтяжки.

Назначение МЗИ в трубопроводах

Использования этих элементов охватывает все участки трубопроводных систем с ППУ изоляцией в защитной оболочке, где требуется надежно закрыть торец:

• Завершение линейных участков теплотрасс. Установка обязательна на конечных точках прямых участков трубопроводов при бесканальной прокладке магистральных и распределительных тепловых сетей перед вводом в здание или на тепловом пункте.
• Изолированные отводы и тройники. Герметизация торцов ответвлений тройников и отводов, где изоляционный слой и оболочка заканчиваются, предотвращая попадание влаги внутрь конструкции в местах изменения направления трубопровода.
• Запорная и регулирующая арматура в ППУ скорлупе. Монтируется на торцы шаровых кранов, задвижек, компенсаторов, снабженных пенополиуретановой изоляцией и защитной оболочкой, после их установки на трубопровод и сварки стыков.
• Теплоизолированные трубные опоры и неподвижные опорные конструкции. Защита торцов изоляции на участках крепления трубопровода к неподвижным опорам, часто подверженным повышенным механическим нагрузкам.
• Каналы перехода через стены и фундаменты. Герметизация торцов труб в местах их прохода через строительные конструкции, где изоляционный пирог должен быть надежно отделен от внешней среды или помещений.
• Ремонтные работы и врезки. Применение при ремонте поврежденных участков изоляции или при выполнении врезок в существующий трубопровод для герметизации вновь созданных торцов.

Где купить металлические заглушки изоляции?

Ассортимент включает изделия с длиной 200 мм и 650 мм, диаметром трубы 57–720 мм, диаметром оболочки 125–900 мм. Цены на интересующий товар и его наличие на складе Вы можете узнать у менеджера по телефону +7 (391) 989-88-31 или с помощью одной из форм на сайте. Поставщиком является компания «ТехПром».

«ТехПром» — поставщик решений для теплосетей (трубы ППУ, фасонные изделия, скорлупы, комплектующие) для ЖКХ, энергетики и строительства. Продукция ГОСТ 30732-2020 повышает энергоэффективность и надежность.
