Опора скользящая

Эффективная транспортировка теплоносителя от источника генерации к конечному потребителю представляет собой сложную инженерную задачу. Ее успешное решение напрямую зависит от надежности и долговечности каждого элемента магистрали. Внутри этой системы, часто скрытые от глаз, работают компоненты, чья роль заключается в обеспечении целостности и функциональности всего трубопровода. Одним из таких фундаментальных элементов являются скользящие опорные конструкции, которые принимают на себя механические нагрузки и компенсируют температурные деформации, неизбежно возникающие в процессе эксплуатации.

Их значение сложно переоценить, поскольку именно от корректной работы этих устройств зависит бесперебойность снабжения теплом жилых районов и промышленных объектов. Отказ одного такого элемента может привести к масштабным авариям, длительным остановкам в подаче ресурса и значительным экономическим потерям. Поэтому проектирование, изготовление и монтаж скользящих опор регламентируется строгими стандартами, главным среди которых является ГОСТ 30732-2006, определяющий технические условия для изделий с пенополиуретановой изоляцией.

Устройство и принцип действия скользящих опор

Конструкция данного механизма является продуктом инженерной мысли, направленной на решение проблемы линейного расширения металла. При нагреве трубопровод удлиняется, а при охлаждении сжимается. Если жестко закрепить такую систему, возникающие напряжения приведут к деформациям, разрывам сварных швов и выходу из строя всего участка.

Устройство скользящих опор для трубопровода основано на принципе подвижного соединения. Основой всей системы служит несущая стальная опора, которая жестко фиксируется на неподвижном основании опорной конструкции, колонне или специальной консоли. На эту базу устанавливается элемент, позволяющий перемещение, так называемый «салазковый» механизм или направляющая подставка. Непосредственно на трубу, обычно уже в заводских условиях, монтируется опорный башмак (хомут), который соединяется с этой подвижной частью. Вся эта сборка позволяет трубопроводу свободно перемещаться вдоль своей оси при изменении температуры, при этом надежно удерживая его в заданном положении и предотвращая поперечные смещения.

Этапы производства скользящих опор

Изготовление этих ответственных элементов представляет собой многоступенчатый технологический процесс, требующий строгого контроля на каждом этапе.

• На основе проектной документации для конкретной тепловой сети выполняются прочностные расчеты. Определяются нагрузки, габариты, тип и марка используемой стали. Этот этап критически важен для обеспечения необходимой несущей способности конечного продукта.
• Листовая и сортовая сталь поступает на участок резки, где с помощью гильотинных ножниц или газоплазменной резки заготовкам придаются требуемые формы и размеры.
• Металлические элементы подвергаются гибке, штамповке и другим операциям холодной или горячей деформации для придания им необходимой конфигурации (изготовление хомутов, основания, направляющих).
• Подготовленные компоненты собираются в единое целое с помощью сварки. К качеству сварочных швов предъявляются повышенные требования, так как они воспринимают основную нагрузку.
• Готовая металлическая опора стальная проходит пескоструйную обработку для очистки поверхности и последующее нанесение защитного лакокрасочного покрытия. Это предотвращает окисление и разрушение металла под воздействием агрессивной внешней среды.

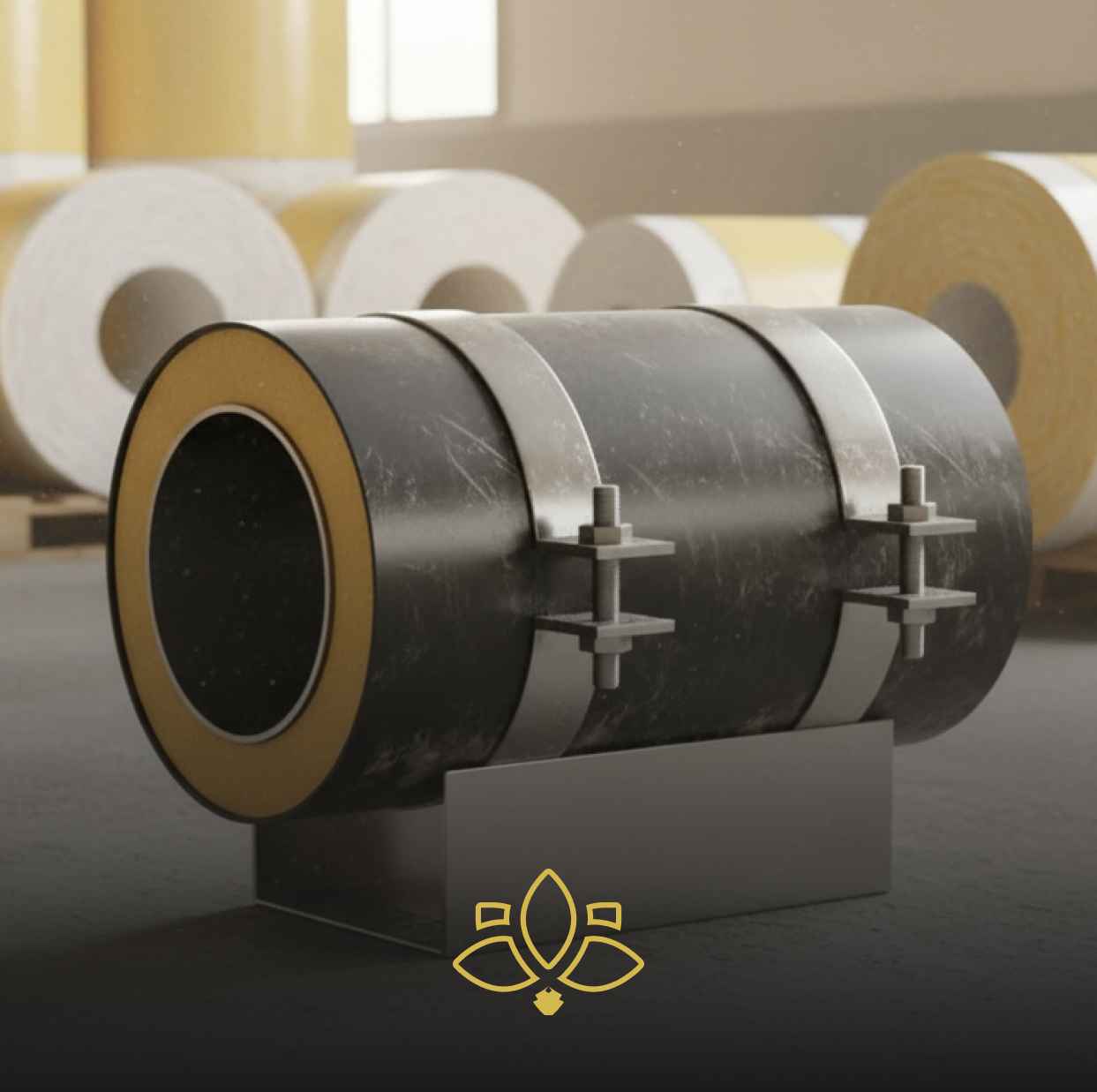

• Для изделий, предназначенных для предварительно изолированных трубопроводов, осуществляется монтаж скользящих опор на трубу в пенополиуретановой оболочке. Опора скользящая ППУ изоляции отличается тем, что ее конструкция интегрирована в единый термоизоляционный контур с самой трубой, что минимизирует тепловые потери в узлах крепления.

Классификация и особенности применения

Существуют различные виды скользящих опор, выбор которых зависит от диаметра трубы, величины расчетных нагрузок и температурного режима работы магистрали. Основное деление происходит по типу подвижного элемента: они могут быть выполнены на основе салазок, тавровых или диэлектрических прокладок. Отдельно выделяют скользящие опоры для труб в ППУ, которые являются частью системы трубопроводов с предварительно нанесенной заводской теплоизоляцией.

Ключевым параметром при проектировании трассы является расстояние между скользящими опорами. Этот расчетный показатель определяется исходя из материала трубы, ее диаметра, массы, температуры теплоносителя и предполагаемых динамических нагрузок. Правильный расчет интервалов установки гарантирует, что прогибы трубопровода не превысят допустимых значений, а компенсаторы будут работать в штатном режиме.

Процедура установки скользящих опор требует высокой квалификации монтажников. Она должна выполняться в строгом соответствии с проектом производством работ. Монтаж скользящих опор включает в себя выверку положения по осям и высотам, надежное крепление несущей части к основанию и правильную фиксацию хомутов на трубе без перетягивания, чтобы не препятствовать ее продольному перемещению

Где купить скользящие опоры в Красноярске?

Предлагаем Вам изделия диаметром 32-1020 мм, произведенными строго по ГОСТ 30732-2006. Цены на интересующий товар, наличие на складе или прайс на продукцию Вы можете узнать у менеджера +7 (391) 989-88-31 или с помощью одной из форм на сайте. Поставщиком продукции является компания «ТехПром».

Компания ТехПром специализируется на поставках труб в пенополиуретановой изоляции, фасонных изделий и скорлупы ППУ для объектов энергетики, строительства и ЖКХ. Продукция предназначена для снижения теплопотерь и повышения энергоэффективности инженерных сетей. Ассортимент включает изолированные трубы с антикоррозийной защитой, готовые к монтажу фасонные элементы и комплектующие для теплотрасс. Решения применяются в магистральных и внутриквартальных сетях, промышленных объектах и системах теплоснабжения.
