Как наносить ППУ на трубы?

В современных инженерных системах одной из ключевых задач является снижение теплопотерь. При этом традиционные методы теплоизоляции не всегда обеспечивают необходимую энергоэффективность и долговечность, особенно в условиях подземной прокладки. В связи с этим всё более широкое применение получает пенополиуретан. Однако при его использовании важно учитывать особенности монтажа и различных способов изоляции труб.

Пенополиуретан (ППУ) — это синтетический теплоизоляционный материал, применяемый для защиты трубопроводов. Он представляет собой вспененный пластик с закрытой ячеистой структурой, получаемый при взаимодействии двух компонентов — полиола и изоцианата.

Преимущества ППУ-изоляции труб

• Высокая энергоэффективность: благодаря низкому коэффициенту теплопроводности пенополиуретана значительно снижаются теплопотери.
• Долговечность: срок эксплуатации трубопроводов с ППУ-изоляцией может составлять до 30-50 лет.
• Простота монтажа: использование готовых заводских элементов ускоряет процесс укладки трубопроводов и снижает трудозатраты.
• Антикоррозийная защита: слой пенополиуретана изолирует стальную трубу от внешней среды, уменьшая риск коррозии.

Технология труба в трубе

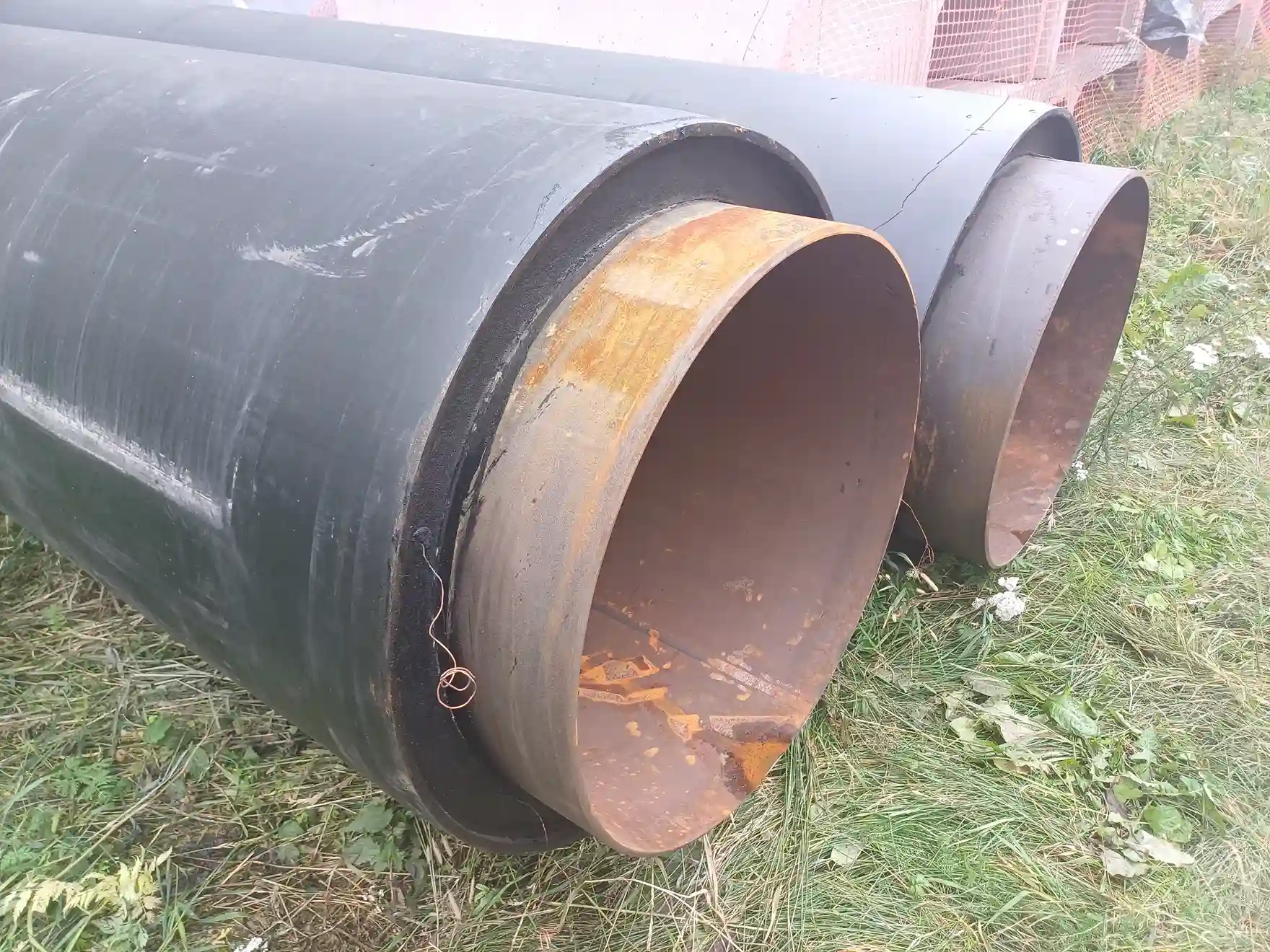

Это способ теплоизоляции трубопроводов с применением пенополиуретана (ППУ), при котором внутренняя стальная труба помещается в защитную наружную полиэтиленовую или оцинкованную оболочку, а межтрубное пространство заполняется ППУ. В результате формируется монолитная конструкция без пустот и «мостиков холода».

Производство труб с ППУ-изоляцией

1. Подготовка поверхности. Стальная труба очищается от масла, ржавчины, окалины и пыли. Для этого применяется абразивно-струйная обработка, что обеспечивает надёжное сцепление ППУ с металлом.
2. Сборка конструкции. Труба устанавливается в защитную оболочку большего диаметра и фиксируется с помощью центраторов, обеспечивающих соосность. При необходимости монтируются медные проводники системы оперативного дистанционного контроля (СОДК).
3. Заливка ППУ. Жидкие компоненты (полиол и изоцианат) подаются в межтрубное пространство специальным оборудованием. Смесь вспенивается и равномерно заполняет полость. Процесс полимеризации занимает несколько минут.
4. Контроль качества. После отверждения изоляции проверяют целостность слоя, проводят измерения и при необходимости выполняют ультразвуковой контроль.

Использование готовых скорлуп

Скорлупы ППУ — это сегменты пенополиуретановой изоляции, которые монтируют на трубы. Скорлупа ППУ может выпускаться как с защитными покрытиями (фольгированными, стеклопластиковыми, из оцинкованного листа и другими), которые защищают теплоизоляцию, так и без дополнительного защитного слоя.

Этапы монтажа скорлуп ППУ

1. Подготовка. Трубу очищают от грязи, ржавчины, окалины, остатков старой изоляции и других загрязнений. Выбирают скорлупы подходящего диаметра с учётом параметров трубопровода.
2. Сборка конструкции. Скорлупа может состоять из двух, трёх или четырёх элементов, которые соединяются между собой с помощью продольных и поперечных замков типа «шип-паз». Рекомендуется располагать полуцилиндры в шахматном порядке.
3. Фиксация утеплителя. Скорлупу крепят на трубе с помощью хомутов, пластиковых стяжек или металлических лент. Такой способ при необходимости позволяет легко демонтировать теплоизоляцию для проведения ремонтных работ.
