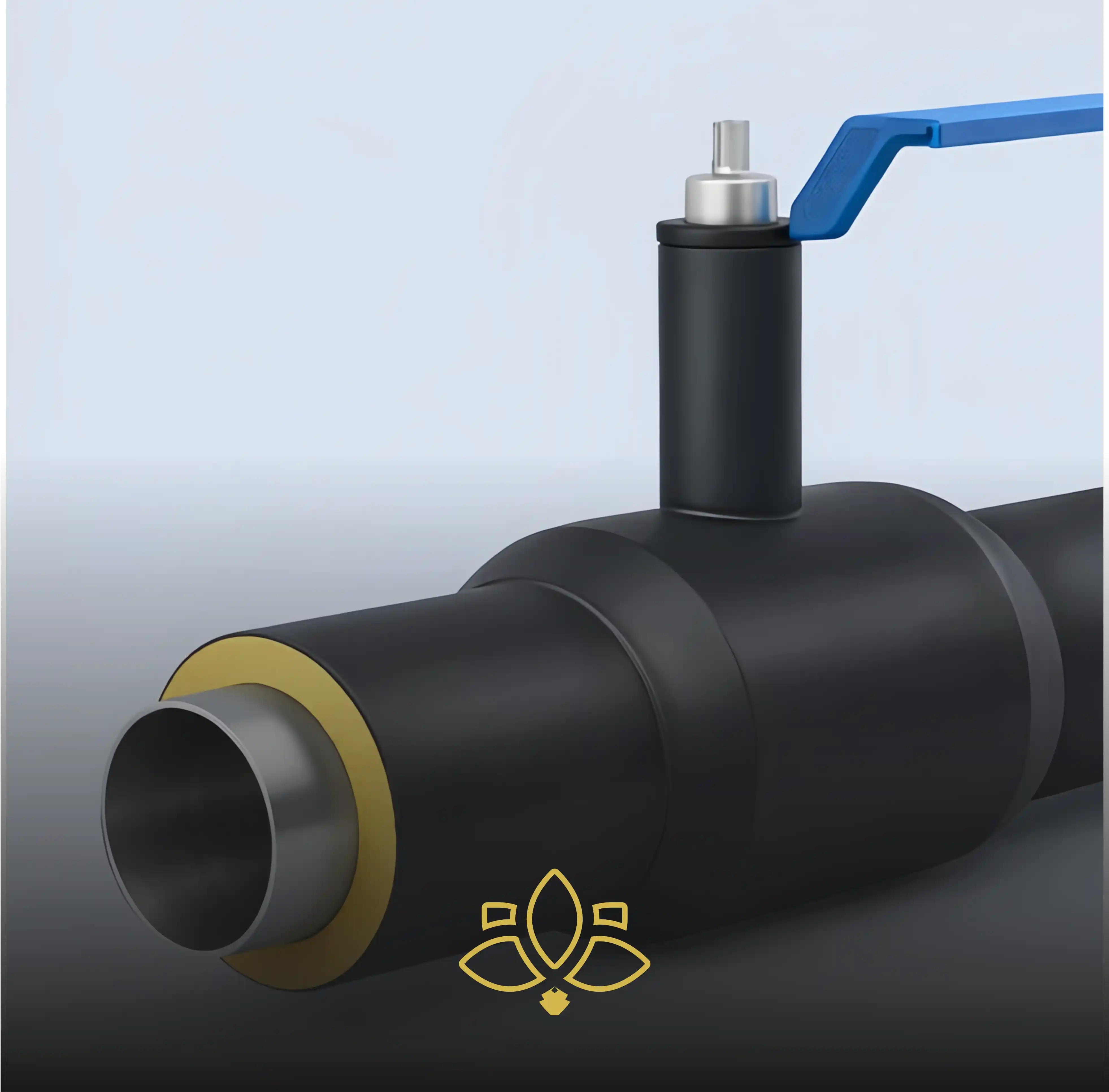

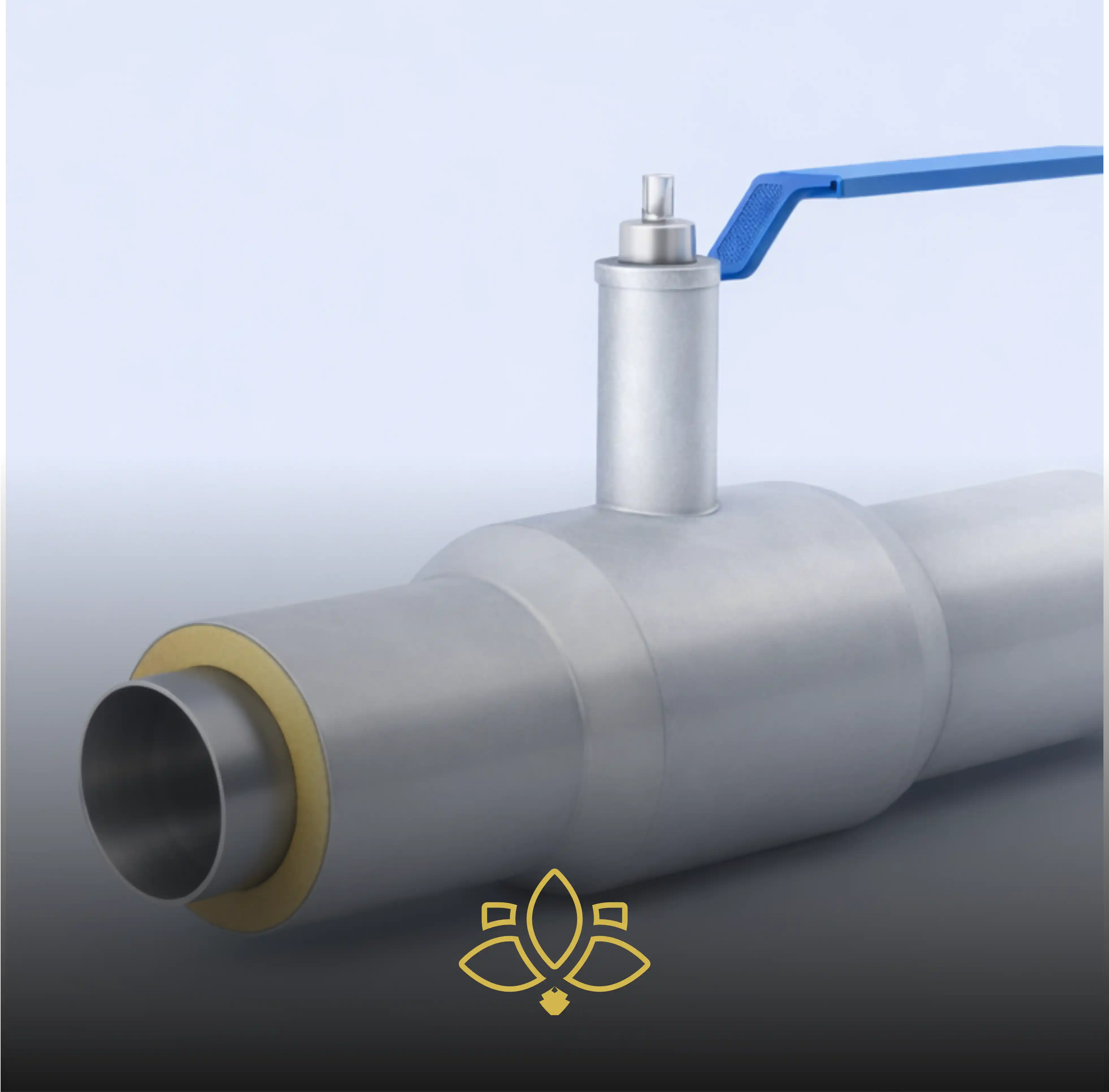

Шаровой кран в ППУ изоляции

В сфере транспортировки энергоносителей, таких как теплоноситель для систем отопления или технологические среды в промышленности, минимизация тепловых потерь и обеспечение долговечности арматуры являются задачами первостепенной важности. Рациональное использование энергии и защита компонентов системы от коррозионного воздействия внешней среды напрямую влияют на экономическую эффективность и бесперебойность эксплуатации. Именно здесь на первый план выходят конструктивные решения, объединяющие функциональность запорной арматуры с эффективной теплозащитой. Одним из ключевых элементов подобных систем выступает специализированное устройство, предназначенное для работы в жестких условиях подземных коммуникаций.

Что из себя представляет шаровой кран в ППУ изоляции?

Это высокотехнологичное инженерное решение, представляющее собой стандартную шаровую запорную арматуру, интегрированную в комплексную систему термозащиты. Основной рабочий орган — стальной шаровой затвор с проходным отверстием, вращающийся в герметичных седлах для управления потоком рабочей среды — заключен в монолитную оболочку из пенополиуретана (ППУ). Этот слой теплоизоляции, характеризующийся крайне низким коэффициентом теплопроводности, обеспечивает минимальные потери тепловой энергии при транспортировке теплоносителя и защищает корпус устройства от конденсатообразования и связанной с ним коррозии.

Внешняя защитная оболочка, чаще всего изготавливаемая из оцинкованной стали или прочного полиэтилена (ПЭ), предохраняет уязвимый ППУ слой от механических повреждений, влаги и воздействия грунтовых вод, а также обеспечивает необходимую жесткость конструкции.

Управление запорным элементом осуществляется либо вручную через шток с маховиком, выведенный на поверхность через специальный тепловой мостик, либо с помощью редукторного привода для дистанционного или автоматизированного управления положением затвора, особенно актуального для устройств большого диаметра или труднодоступных мест установки. Данная конструкция делает такой кран шаровой для бесканальной прокладки оптимальным выбором, позволяя монтировать его непосредственно в грунт без сооружения дорогостоящих бетонных каналов.

Изоляция стальных шаровых кранов

Изготовление шарового крана в ППУ оболочке — это многоэтапный технологический процесс, направленный на обеспечение надежной тепловой защиты и предотвращение коррозии:

1. Отбор и проверка сертифицированных стальных шаровых кранов, соответствующих требуемым параметрам давления (PN), диаметра (DN) и температурного режима.
2. Тщательная абразивная очистка корпуса для обеспечения максимальной адгезии изоляционного материала.
3. Напыление или заливка пенополиуретана заданной плотности и толщины вокруг корпуса устройства. Толщина слоя рассчитывается исходя из проектных требований к теплопотерям и диаметру трубопровода.
4. Монтаж кожуха из оцинкованной стали или полиэтилена поверх затвердевшего ППУ. Стыки оболочки герметично завариваются.
5. Установка сигнальных проводников в изоляционный слой для возможного мониторинга его состояния и раннего обнаружения увлажнения.

Монтаж крана в изоляции

Процедура установки также имеет свою специфику и требует соблюдения ряда правил:

1. Устройство песчаной или песчано-гравийной подушки на дне траншеи для равномерного распределения нагрузки и дренажа.
2. Размещение узла в проектное положение с использованием мягких строп, предотвращающих повреждение внешней оболочки.
3. Приварка крана к предварительно изолированным стальным трубам в ППУ изоляции с таким же типом защитного кожуха. Сварные стыки проходят обязательный неразрушающий контроль.
4. Тщательная термоизоляция области сварного шва с помощью специальных термоусаживаемых муфт или манжет, восстанавливающих непрерывность теплового контура и гидрозащиты.
5. Послойная засыпка траншеи мягким грунтом без камней и строительного мусора, с послойным трамбованием для исключения последующей просадки грунта и повреждения линии.

Область применения

Магистральные и распределительные тепловые сети: является стандартным элементом при строительстве и реконструкции сетей централизованного теплоснабжения от ТЭЦ или котельных до центральных тепловых пунктов (ЦТП) жилых районов и промышленных зон.

Нефтегазовая промышленность и химические производства: применяется на подземных участках технологических трубопроводов для транспортировки нефтепродуктов, газа или химических реагентов, требующих поддержания определенной температуры для предотвращения застывания или изменения физико-химических свойств.

Коммунальная инфраструктура (ЖКХ): помимо магистралей, такие устройства монтируются на вводах теплотрасс в здания, на ответвлениях к квартальным сетям, а также в качестве запорной арматуры на трубопроводах горячего водоснабжения, проложенных бесканально.

Промышленные предприятия с развитой сетью технологического теплоснабжения: используются для управления потоками пара, горячей воды или других теплоносителей, циркулирующих между цехами.

Объекты специального назначения: находят применение в системах теплоснабжения военных городков, удаленных поселков.

Где купить шаровые краны в ППУ изоляции?

Ассортимент включает изделия с толщиной стенки 3–9 мм, диаметром трубы 32–820 мм и диаметром оболочки 125–1000 мм, с редукторным и Т-образным типом управлением. Цены на интересующий товар и его наличие на складе Вы можете узнать у менеджера, позвонив по телефону, или с помощью одной из форм на сайте. Поставщиком является компания «ТехПром».

Для объектов ЖКХ, энергетики и строительства «ТехПром» предлагает комплексное оснащение тепловых сетей: трубы в ППУ-изоляции, фасонные элементы и теплоизоляционные материалы (скорлупы ППУ, монтажные комплекты). Ключевые преимущества: готовность к монтажу, соответствие ГОСТ 30732-2020, повышение энергоэффективности и надежности систем.
