Как утепляют теплотрассу?

Теплотрасса — это комплекс инженерных трубопроводов, предназначенных для передачи тепловой энергии от источника теплоснабжения (ТЭЦ, котельной) к потребителям. Она может прокладываться под землей или над поверхностью и используется для подачи тепла в жилые здания и промышленные объекты.

Зачем нужна теплоизоляция?

Теплотрасса транспортирует горячую воду или пар. Без изоляции значительная часть тепла теряется по пути, особенно в холодном климате. Кроме того, перепады температур и конденсат ускоряют коррозию металла. Качественная теплоизоляция решает сразу несколько задач:

• снижает потери тепловой энергии;
• стабилизирует температуру теплоносителя;
• защищает трубу от влаги и перепадов температур;
• уменьшает риск промерзания при авариях и простоях.

Основные материалы для утепления

Выбор утеплителя зависит от способа прокладки (надземная, канальная, бесканальная), температуры теплоносителя и условий эксплуатации.

Основные методы изоляции

Предизолированные трубы (заводская изоляция)

Наиболее распространенное решение для прокладки тепловых сетей. На производстве трубу покрывают слоем ППУ и защищают оболочкой из полиэтилена для подземной прокладки или оцинкованной стали для надземного монтажа. В изоляцию устанавливают проводники СОДК для контроля и выявления повреждений.

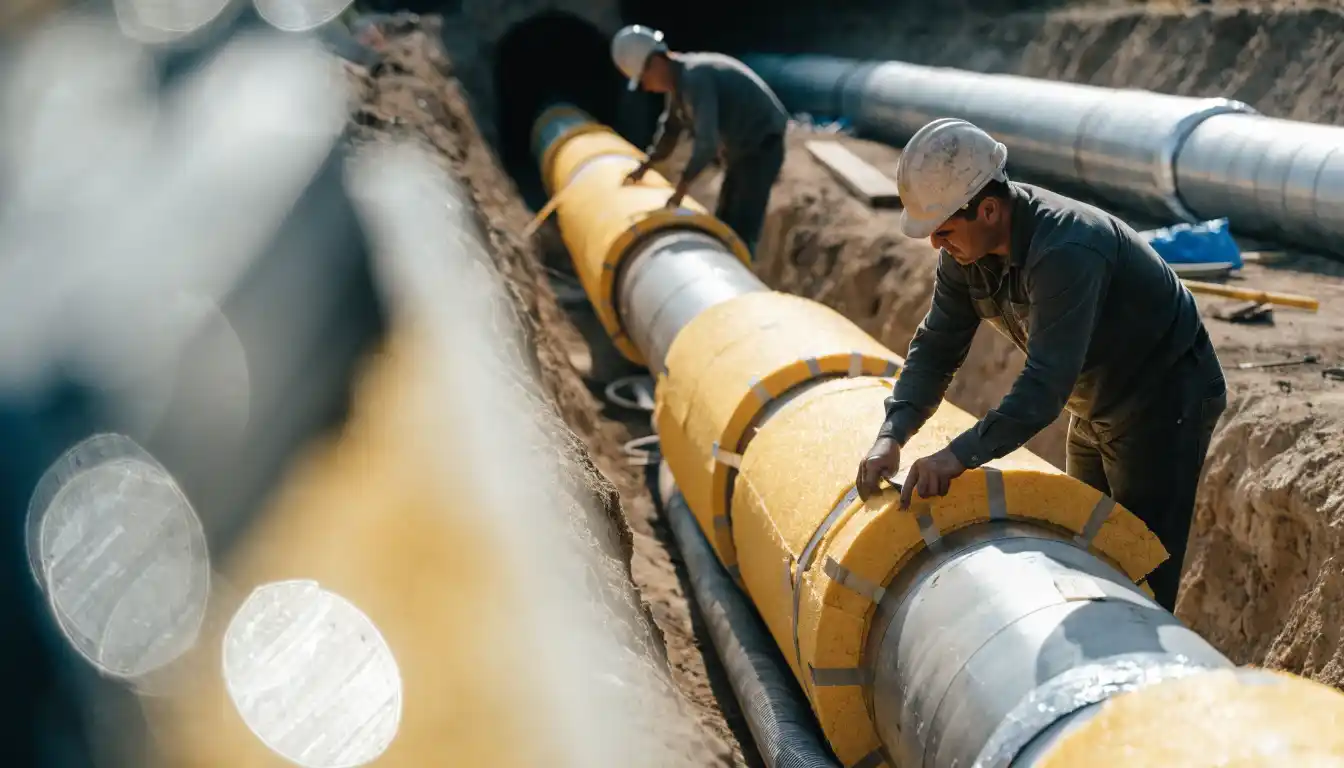

Монтаж скорлупами

Изоляционные элементы в виде полуцилиндров из ППУ, минеральной ваты или каучука устанавливают вокруг трубы и закрепляют хомутами, бандажами или клеевыми составами. Стыки герметизируют. Метод применяется при ремонте и на участках, где невозможно выполнить заливку.

Оберточная изоляция (маты, рулоны)

Минеральную вату в виде матов или рулонов укладывают вокруг трубопровода несколькими слоями с разбежкой швов. Изоляцию закрепляют проволокой или бандажной лентой, после чего устанавливают защитный кожух.

Изоляция сложных участков

Арматура, фланцевые соединения, компенсаторы и тройники относятся к участкам с повышенными теплопотерями, поэтому для их изоляции применяют:

• съёмные теплоизоляционные кожухи из ППУ или минеральной ваты;
• готовые сегменты и полукольца, изготовленные под форму элемента;
• напыляемые теплоизоляционные материалы (жидкий пенополиуретан, термокраски) для деталей сложной конфигурации.

Этапы монтажа теплоизоляции

1. Очистка трубопровода от загрязнений и коррозии.
2. Укладка теплоизоляции с плотным прилеганием материала, без зазоров и с разбежкой швов между слоями.
3. Герметизация стыков и соединений для предотвращения проникновения влаги.
4. Установка защитной оболочки из металла, стеклопластика, фольматкани или полимерных материалов для защиты изоляции от внешних воздействий.
5. Проверка качества монтажа: контроль плотности прилегания, герметичности швов и надежности креплений.

Особенности в зависимости от способа прокладки

При выборе теплоизоляции учитывают способ прокладки трубопровода. Для бесканальной подземной прокладки чаще применяют трубы в ППУ изоляции с полиэтиленовой оболочкой, которая защищает материал от влаги и давления грунта. При канальной прокладке используют минеральную вату и другие волокнистые утеплители с обязательной защитой от увлажнения. Для надземных участков основное внимание уделяют защите от осадков и ультрафиолета, поэтому теплоизоляцию дополнительно закрывают металлическими кожухами.
